轨道交通系统工业平板电脑应用案例浅析

  项目介绍

  中国北车股份有限公司不仅是中国国内轨道交通市场的主要供应商,同时也是世界轨道交通市场的重要出口商,其轨道车辆及设备销往全球50多个国家和地区。

  在行驶的列车中,对其控制系统专用计算机的安全性和可靠性有极其严苛的要求,然而目前只有少数厂商可以做到。

  最近,随着北车研发中心的发展,研华成为亚洲第一家为轨道交通控制主板提供触摸式平板电脑TPC的工业电脑生产商,以此迈出了它进入轨道运输业的第一步。

  TPC-710D触摸式平板电脑为轨道交通应用系统定制产品,可为轨道交通系统操作员或管理员提供全面的控制数据,如速度,温度,门窗和其他监控信息等。TPC-710D已经应用于中国多条轨道线路,事实证明,其可与系统充分兼容,性能卓越,性价比更高。

  系统需求

  在轨道交通系统中振动和冲击是不可避免的,因此,优秀的防震和抗冲击性对轨道系统来说必不可少。具有防水性能和更加强固可靠的连接器对轨道车辆专用电脑至关重要,它可有效对抗震动和冲击,保证系统安全、可靠运行。因此,M12或M16连接接口对于车载应用必不可少。

  轨道车辆常在多变的温度环境下运行,这就意味着所有的应用电脑必须支持宽工作温度。同时,电压也面临着车辆启动或停止时面临着电压突然冲击的挑战,因此,所有设备必须支持宽电源输入。无风扇设计对于应用在严苛环境下的工业电脑同样是必须的,其可有效减少灰尘进入,避免因此引发的系统故障。

  项目需求

  TPC-710D工业平板电脑,专为轨道交通应用设计。配有10.4寸高分辨率彩色显示屏;平板底座安装带有螺丝锁定和支架保护;使用M16 或M12电源连接器;支持110Vdc电源输入和全部I/O端口;CF卡代替了传统的HDD作为系统存储装置;无风扇设计。

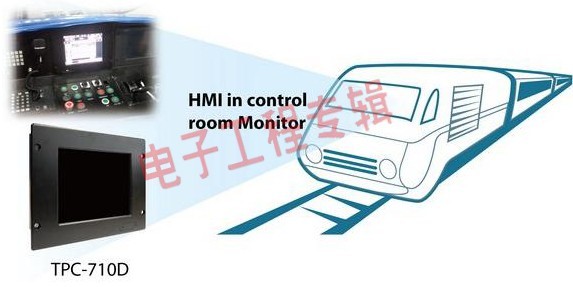

  系统架构

  系统描述

  研华TPC-710D是专为轨道车辆应用量身定制的工业级触摸式平板电脑。配有10.4寸高分辨率彩色显示屏,其内嵌于控制主板,可将车辆控制信息传送给火车管理员和操作员。

  为确保产品稳定性和可靠性,可通过轨道专用的固定方式将螺钉锁固在操作台,同时使用不锈钢机架增强稳定性。计算机通过不同接口与多种设备相连,包括串口、网口以及电源接口。所有端口都设置在TPC-710D的背面,在有效节省空间的同时,有助于防水以及可锁固M12/M16连接器的连接。

  硬盘虽然有较大的存储容量,但硬盘驱动器的传统磁盘很容易遭受震动和冲击而受损害。为克服这一不足,TPC-710D使用CF卡来存储信息,包括操作系统,从而降低振动和冲击对机台及系统的影响。TPC-710D无风扇设计可确保无尘环境,有效降低长时间运行下的故障机率。

  结论

  使用在轨道交通系统中的监控显示器,其显示屏每天都必须要持续工作18个小时以上,因此它必须足够强固,才能满足轨道交通运行环境的严苛需求。

  研华TPC-710D满足轨道车辆应用的苛刻需求,其无风扇设计、良好的抗振、抗冲击能力,可保证在狭小的空间内仍保持安全、可靠、高效运行,可以满足轨道车辆应用中的所有严苛需求。TPC-710D更高的性价比,使更多的客户从中受益。
