亚瑞源255kW屋顶分布式光伏电站应用案例

  项目概况

  该项目为255kW工业屋顶分布式光伏发电系统工程,地点位于深圳市龙岗区横岗街道办,业主单位为亚瑞源科技(深圳)有限公司,建设单位为东莞天岳新能源科技有限公司,设计单位是深圳广能设计院有限责任公司。亚瑞源园区总共有两栋建筑:主厂房+办公区、宿舍楼+食堂,均为水泥屋顶,其中宿舍楼已于早期完成光热项目建设。现厂方以主厂房闲置屋顶资源为依托布局该分布式光伏电站项目,不仅能从中获得可观的经济收益,还能响应政府节能减排号召,为园区提供清洁绿色电力,减少二氧化碳排放。

  项目方案

  亚瑞源作为投资方,外聘光伏电站EPC企业东莞天岳新能源有限公司为项目总包。项目方案如下:

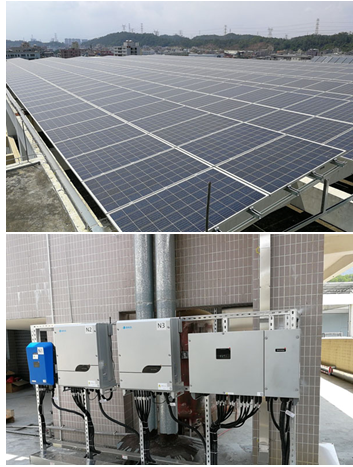

  1. 安装方式:主厂房楼顶为标准花架形式屋顶,共有南北两栋,楼面都刚好是东西走向,组件可以做到南向摆放;综合考虑发电量及抗台风设计,组件采用8°倾角铺设,其中北栋楼顶共安装480块多晶组件,南栋楼顶共安装440块单晶组件,合计255kW。

  2. 主要设备:天合480块270Wp多晶硅组件和440块285Wp单晶硅组件;盛能杰1台15kW、1台20kW、1台30kW、3台60kW组串式并网逆变器;1台6汇1交流汇流箱;1台300kW交流并网柜等。

  3. 并网方式:三相380V 50Hz并网,一个并网点接入单台1000VA变压器。

  4. 申请方式:自发自用、余电上网。

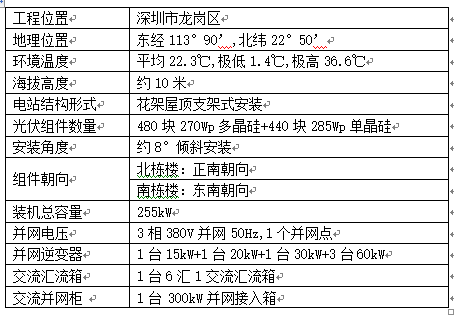

  5. 汇总如下:



  6.为获得较高发电量,各组串长度设计在19~22块/串:

  · 15kW逆变器直流输入侧有2路MPPT对应3(2/1)路输入,具体配置如下:

  总共接入60块270Wp多晶硅组件,装机容量为16.2kW,组串设计为20块/串*3串,具体接入方案为2*20/1*20。

  · 20kW逆变器直流输入侧有2路MPPT对应4(2/2)路输入,具体配置如下:

  总共接入80块270Wp多晶硅组件,装机容量为21.6kW,组串设计为20块/串*4串,具体接入方案为2*20/2*20。

  · 30kW逆变器直流输入侧有3路MPPT对应6(2/2/2)路输入,具体配置如下:

  总共接入120块270Wp多晶硅组件,装机容量为32.4kW,组串设计为20块/串*6串,具体接入方案为2*20/2*20/2*20。

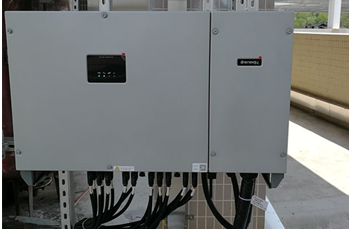

  · 60kW逆变器直流输入侧有4路MPPT对应12(3/3/3/3)路输入,具体配置如下:

  采用3台60kW逆变器,总共接入220块270Wp多晶硅和440块285Wp单晶硅组件,总装机容量为184.8kW,组串设计均为22块/串*30串。其中:

  第1台接入方案为3*22/3*22/2*22/2*22(多晶),有两串留空不接;

  第2台接入方案为3*22/2*22/2*22/2*22(单晶),有三串留空不接;

  第3台接入方案为3*22/3*22/3*22/2*22(单晶),有一串留空不接。



  项目总结

  该工程已于2018年4月份成功并网发电,所有设备至今运行正常。伴随电站顺利运行,该项目已显现出良好的社会效益及经济效益。据统计,该光伏发电系统平均年发电量约为26万度,每年节约标煤 85.28吨,减少二氧化碳259.22吨,减少碳粉尘70.72吨,相当于植树14163棵。不仅为厂方带来了可观的经济收益,也大大减少了大气污染物排放,有效改善了大气环境质量。
